건축도면과 구조도면의 차이
하자검사를 나갈때 출장전에 꼭 보내달라는 것들이 있다. 그것은 도면과 시공당시 골조의 사진을 모두 달라고 하여 사전에 도면과 사진의 시공 일치 여부,, 구조계산의 정확도를 살펴본다. 일종의 사전 예비조사이다.
오늘은 먼저 두 도면의 차이점을 알아보고, KDS 42 50 10(소규모건축 목구조) 기준에서 정하는 '구조 설계도서'에 반드시 포함되어야 할 핵심 사항들을 정리해 보겠습니다.

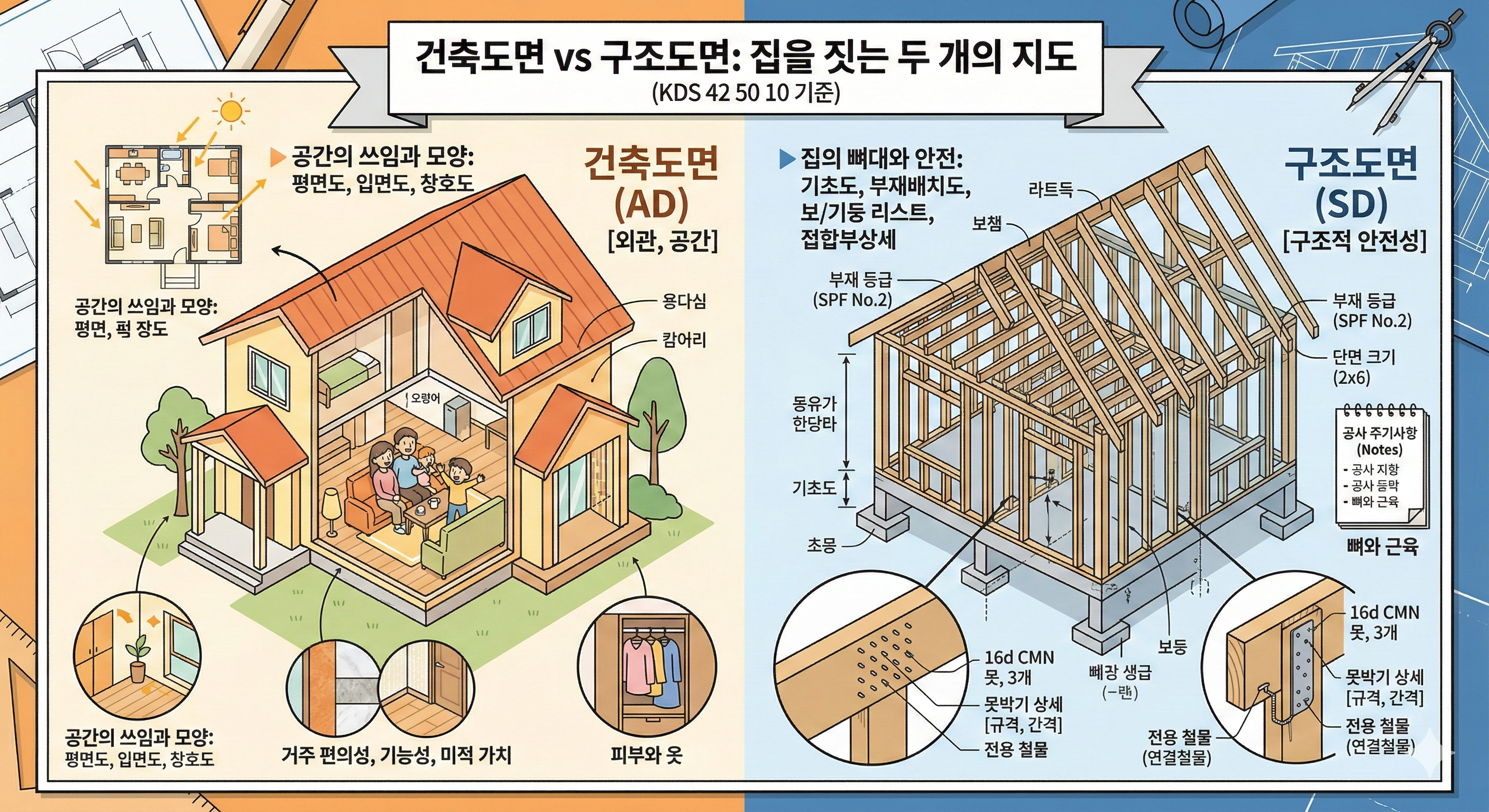

1. 건축도면 vs 구조도면: 무엇이 다를까?
흔히 건축도면을 '피부와 옷'에 비유한다면, 구조도면은 '뼈와 근육'에 비유할 수 있습니다.
① 건축도면 (Architectural Drawings)
핵심 질문: "공간이 어떻게 쓰이고, 어떤 모습으로 보일까?"
주요 목적: 생활의 편리성, 디자인, 인테리어, 인허가.
담고 있는 내용: 평면도(방 배치), 입면도(외형), 단면도(층고), 창호도, 마감재 정보.
관심사: 방의 크기, 동선, 햇빛이 드는 방향, 건물의 심미적 조화 등등
② 구조도면 (Structural Drawings)
핵심 질문: "집이 어떻게 힘을 견디고, 무너지지 않고 안전할까?"
주요 목적: 구조적 안전성, 내구성, 지진이나 태풍에 대한 저항력.
담고 있는 내용: 기초 상세도, 골조 평면도(부재 배치), 보/기둥 리스트, 접합부 상세도.
관심사: 기둥과 보의 크기, 나무의 강도 등급, 어떤 못을 몇 개 박을 것인가에 대한 구체적 지시.
2. KDS 기준이 말하는 '구조 부분' 필수 포함 사항
건축도면이 예쁜 집을 그린다면, 구조도면은 그 집이 실제로 '존재'할 수 있게 만듭니다. KDS 42 50 10(1.6 설계도서)에서는 안전을 위해 구조 설계도서에 다음 사항들을 반드시 포함하도록 강제하고 있습니다.
① 모든 부재의 '신상 정보'를 기록하라 (1.6-(1))
구조도면에는 단순히 "규격재를 쓴다"는 식의 표현은 허용되지 않습니다.
부재의 명세: 종류(수종), 등급(강도), 정확한 크기와 단면 모양이 명시되어야 합니다.
정밀한 위치: 부재들의 상대적인 위치는 물론, 바닥 높이(FL), 기둥의 중심선, 벽체 요철부의 치수 등이 정확하게 표시되어야 현장에서 오차 없는 시공이 가능합니다.
② '설명서'를 잊지 마라: 주기사항과 정보 전달 (1.6-(2))
그림만으로는 설계자의 의도를 다 전달할 수 없습니다.
공사 주기사항: 설계자가 시공자에게 전하는 특별한 주의사항, 재료 보관법, 시공 순서 등을 상세히 기록해야 합니다.
가독성: 이 모든 정보는 현장에서 누구나 신속하고 정확하게 찾아볼 수 있도록 일목요연하게 정리되어야 합니다.
③ 뼈대의 연결을 구체화하라: 부재 배치 상세도 (1.6-(3))
목조 주택의 튼튼함은 개별 부재의 배치와 그 '연결'에서 나옵니다.
주요 골조 정보: 스터드(샛기둥), 장선, 서까래, 기둥 및 보, 합판의 배치 등의 정확한 길이와 배열방향, 위치가 표현되어야 합니다.
접합부 상세구조 (가장 핵심!): 구조재와 구조재가 만나는 지점에 못을 어떤 규격(예: 10d, 16d)으로 몇 개 박을 것인지, 어떤 전용 철물을 사용할 것인지에 대한 상세 구조가 반드시 포함되어야 합니다.
