FLOOR VIBRATION MEASUREMENT

걸을 때 느껴지는 바닥의 흔들림,감각이 아니라 데이터로 확인합니다

목조주택과 오래된 주택에서는 걸을 때 바닥이 출렁이거나 특정 위치에서 흔들림이 크게 느껴지는 경우가 있습니다.

이러한 현상은 단순한 느낌만으로 원인을 판단하기 어렵습니다.

HANSUM은 바닥의 실제 진동응답을 현장에서 기록하고 분석하여 이상징후를 확인하기 위한 간이 측정기술을 개발하고 있습니다.

Heel Drop 측정 시 기록되는 실제 바닥 진동응답

충격 이후 발생한 진동과 감쇠 과정을 실시간 가속도 파형으로 기록합니다.

MEASUREMENT FLOW

측정과 분석의 흐름

현장 응답을 기록하고, 반복 측정과 신호 분석을 거쳐 추가 검토를 위한 자료로 정리합니다.

  1. STEP 01

    현장 측정

    태블릿 센서를 이용하여 바닥의 가속도 응답을 기록합니다.

  2. STEP 02

    반복 가진

    Heel Drop과 Walking Test를 반복하여 바닥의 응답을 확인합니다.

  3. STEP 03

    신호 분석

    FFT, PSD, RMS 등의 분석을 통해 주요 진동 특성을 확인합니다.

  4. STEP 04

    이상징후 확인

    반복 측정 결과와 주요 진동 특성을 비교하여 추가 검토가 필요한지 판단하기 위한 자료로 활용합니다.

ANALYSIS ITEMS

주요 분석항목

Fundamental Frequency

고유진동수

바닥이 가지는 주요 진동 특성을 확인합니다.

Acceleration Response

가속도 응답

바닥에서 발생하는 진동의 크기와 시간에 따른 변화를 기록합니다.

RMS Response

RMS 응답

순간적인 최대값만이 아니라 일정 시간 동안의 진동응답을 함께 확인합니다.

Damping

감쇠

Heel Drop 이후 진동이 얼마나 빠르게 감소하는지 확인합니다.

Frequency Analysis

FFT / PSD

시간 영역의 측정 데이터를 주파수 영역에서 분석하여 주요 진동 성분을 확인합니다.

Measurement Reliability

반복성

반복 측정 결과의 일관성을 확인하여 신뢰하기 어려운 측정값을 구분합니다.

ENGINEERING REFERENCE

미국 WoodWorks 바닥진동 평가 개념을 적용합니다

HANSUM의 바닥진동 측정 및 결과 해석은 WoodWorks – Wood Products Council의 U.S. Mass Timber Floor Vibration Design Guide에서 다루는 목구조 및 Mass Timber 바닥진동 평가 개념과 방법론을 참고·준용하여 개발한 목조바닥용 간이 측정장치입니다.

Fundamental FrequencyAccelerationRMS ResponseDampingResonant ResponseTransient Response

WoodWorks 가이드는 목구조 바닥의 진동을 사람의 보행과 바닥의 동적 특성의 관계에서 검토하며, 고유진동수·질량·강성·감쇠 등이 바닥진동에 중요한 영향을 미치는 요소로 다뤄집니다.

MEASUREMENT SCOPE

현장 이상징후 확인을 위한 간이측정입니다

HANSUM의 바닥진동 측정은 목조 및 CLT 바닥의 진동 특성을 현장에서 간이 확인하기 위한 보조 측정입니다.

본 측정 결과는 구조안전 판정, 법정 검사, 공인 성능시험, 정밀 구조해석 또는 전문 진동계측을 대체하지 않습니다.

측정 과정에서 추가 확인이 필요한 이상징후가 발견되는 경우 협력 전문 진동계측·정밀검사 업체에 의뢰하여 추가 검토를 진행합니다.

RESEARCH DIRECTION

현장 측정에서 CLT 바닥 설계평가까지

현재 축적하고 있는 바닥진동 측정기술과 현장 데이터는 향후 개발 중인 CLT 구조설계 프로그램의 바닥진동 평가기능과 연계할 계획입니다.

  1. CLT 바닥 설계
  2. 예상 진동특성
  3. 현장 간이측정
  4. 설계값과 현장 응답 비교
  5. 분석기술 고도화

TECHNOLOGY FOR THE AI ERA

건설현장에 필요한 기술을 직접 개발합니다.

HANSUM BUILDCARE는 현장검사, 구조설계, 유지관리에서 실제로 필요한 기술을 직접 개발하고 적용합니다.

스마트 현장검사 측정기 개발

  • 휴대용 태블릿을 이용한 현장검사 보조도구로 활용 중
  • 기존 측정방법의 검증
  • 정확한 데이터 측정 및 데이터베이스 저장
  • 측정 데이터 자동 생성
  • AI 현장분석에 활용
개발 중

CLT 전용 구조설계 프로그램 개발

  • CLT 구조설계 사내 프로그램 개발
  • IRC R301.1.3, NDS, SDPWS(2021) 기준 적용
  • 벽체·바닥 등 패널 성능 및 LINTEL 설계
  • 글루램·PSL 등 공학목재 설계
  • 접합부 성능설계
개발 중

목조건축물 유지관리 HOME IoT 제품 개발

  • 실내 온도·습도 상시 측정 센서를 활용한 기기 자동제어
  • 누수·함수율 등 이상 상태 알림 기능
  • 장기간 주택 사용상태 데이터 축적
  • 현장점검과 데이터 연계
  • 목조건축물 보존·관리를 위한 제품 개발

SMART SITE INSPECTION SYSTEM

스마트 현장검사 시스템

삼성 태블릿과 애플 아이패드의 고성능 센서를 활용합니다

데이터 분석 플랫폼

AI
데이터 분석 플랫폼

측정 데이터를 기반으로 분석과 추세를 시각화합니다.

01

프로젝트 관리

02

검사 계획

03

측정기 연결

04

사진 기록

05

결과 저장

06

보고서 생성

MEASUREMENT TOOLS

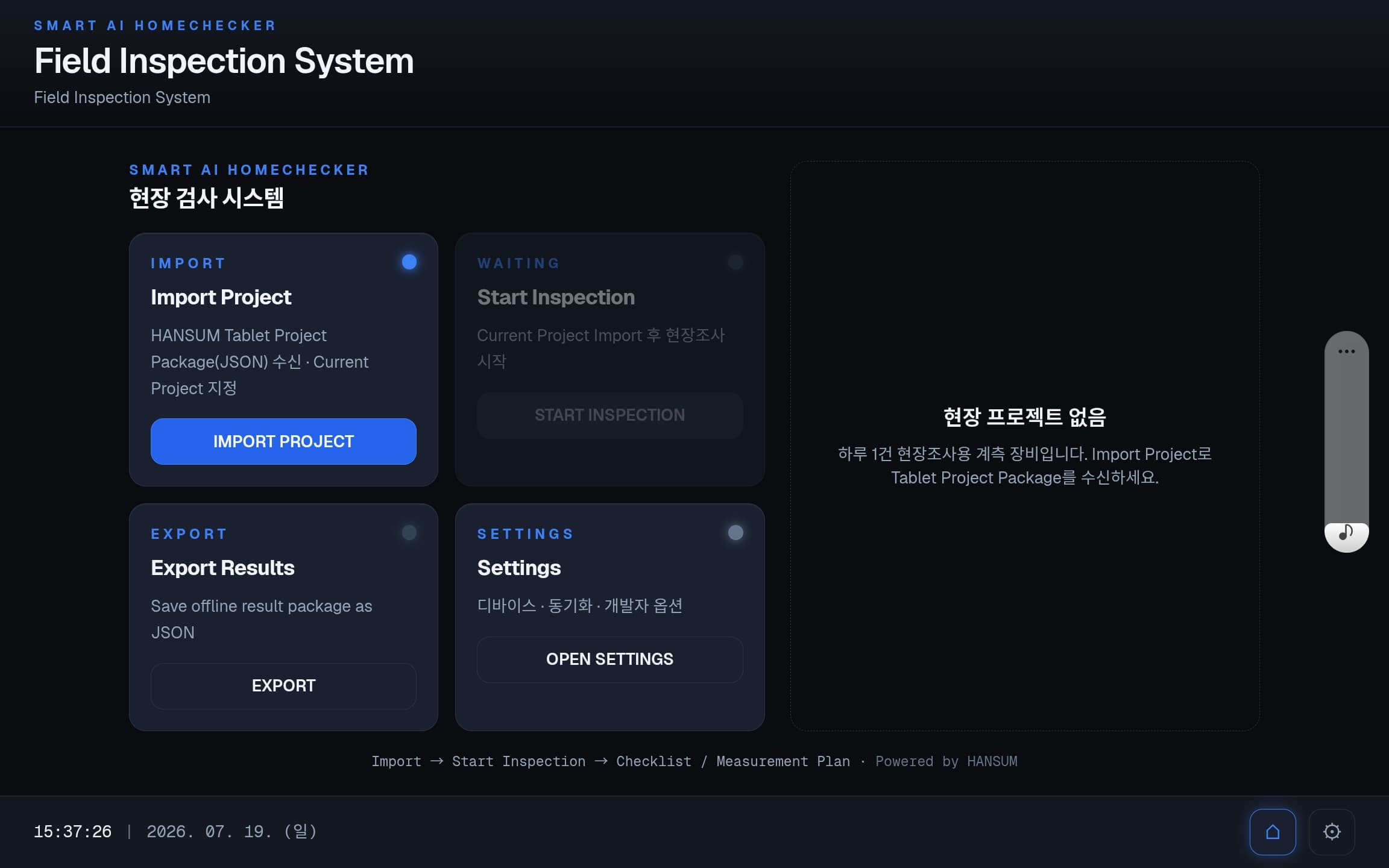

현장검사 시스템 Dashboard
①

현장검사 시스템 Dashboard

시스템 초기 메뉴

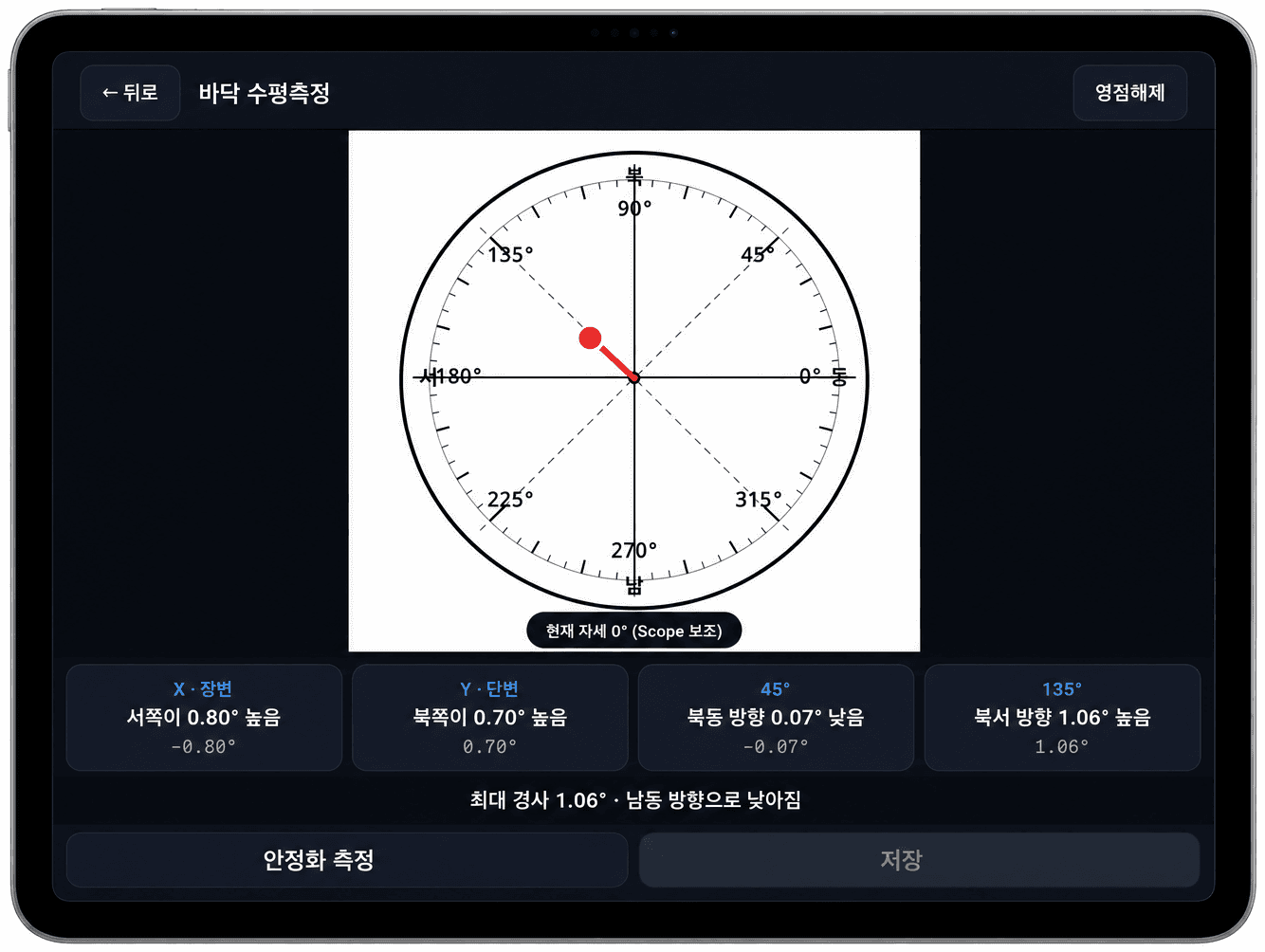

360° 바닥 수평도 측정기
②

360° 바닥 수평도 측정기

바닥의 기울기와 최대 경사 방향을 자동 측정합니다.

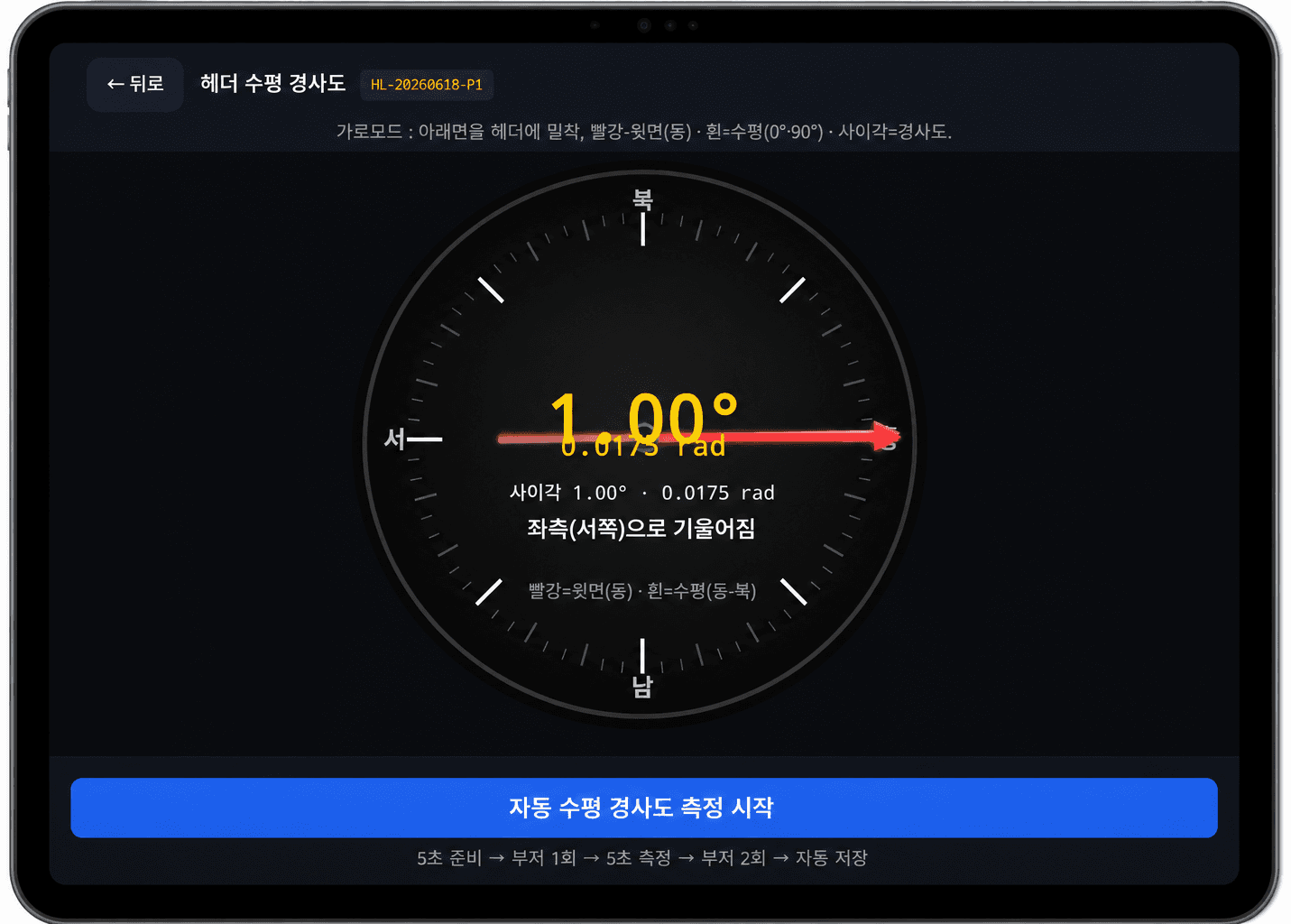

헤더 수평 경사도 측정기
③

헤더 수평 경사도 측정기

보·헤더의 수평 상태와 경사도를 측정합니다.

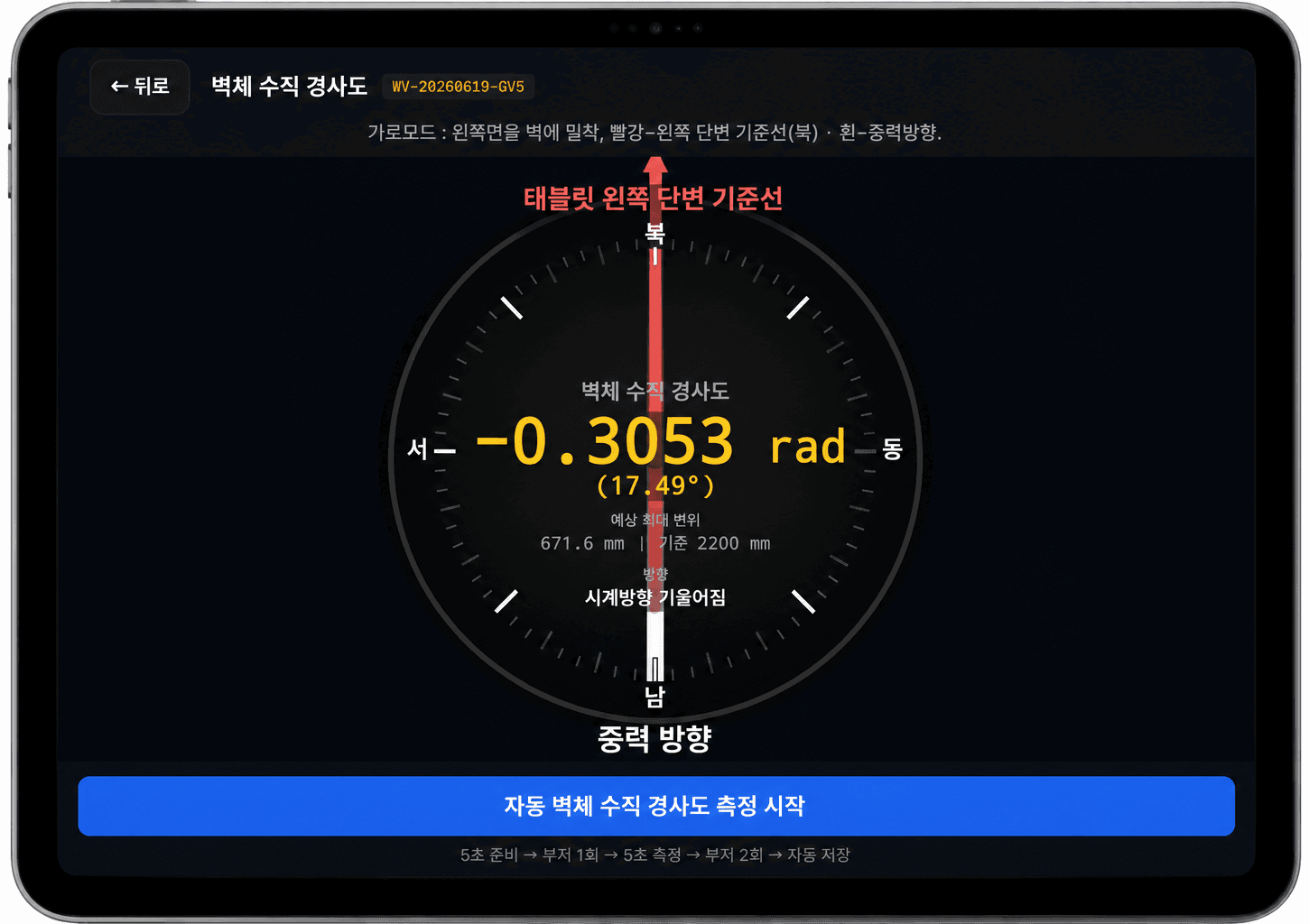

벽체 수직도 측정기
④

벽체 수직도 측정기

벽체와 기둥의 수직 상태를 측정합니다.

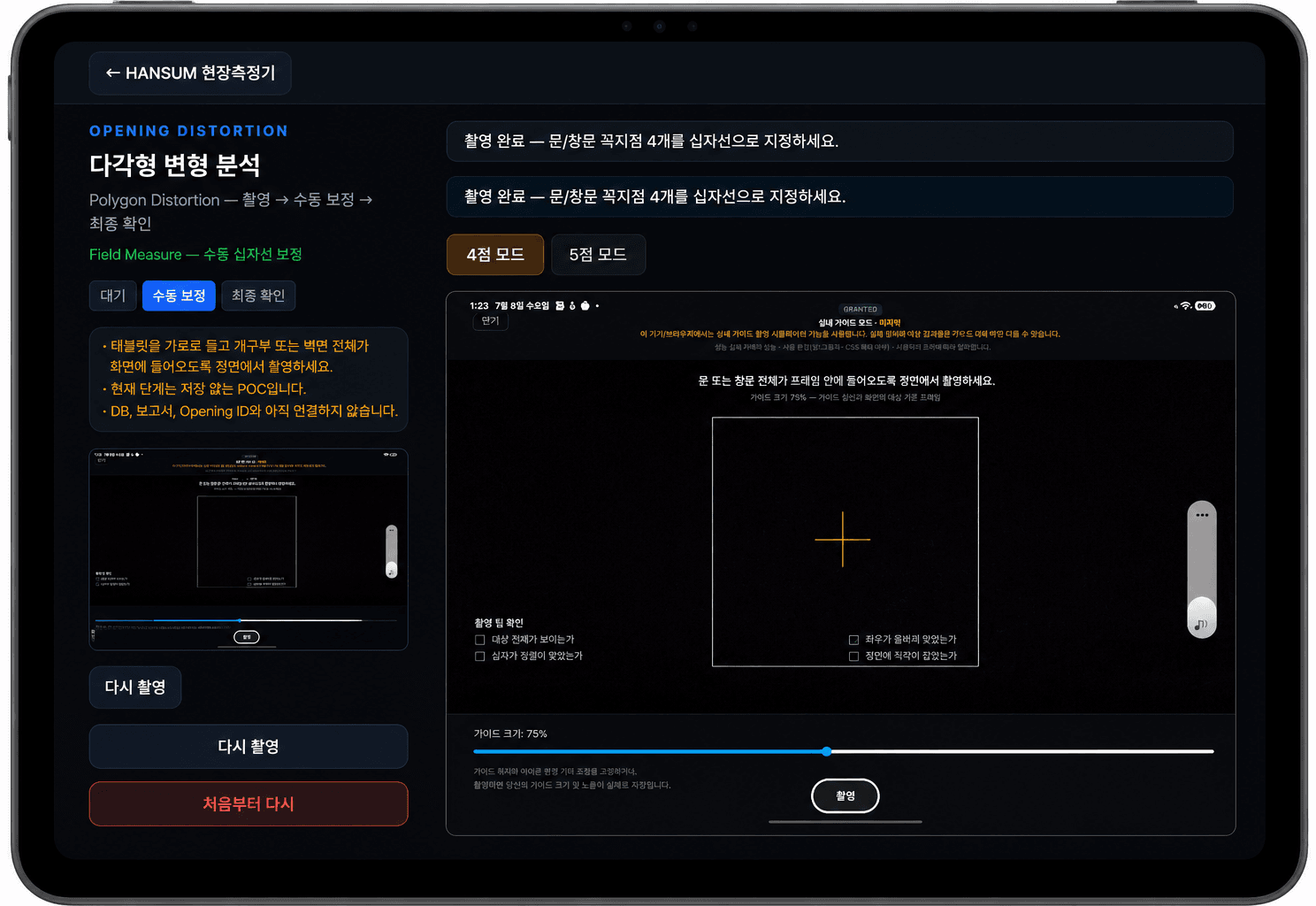

개구부 변형 측정기
⑤

개구부 변형 측정기

문과 창문 개구부의 형상과 변형 상태를 측정합니다.

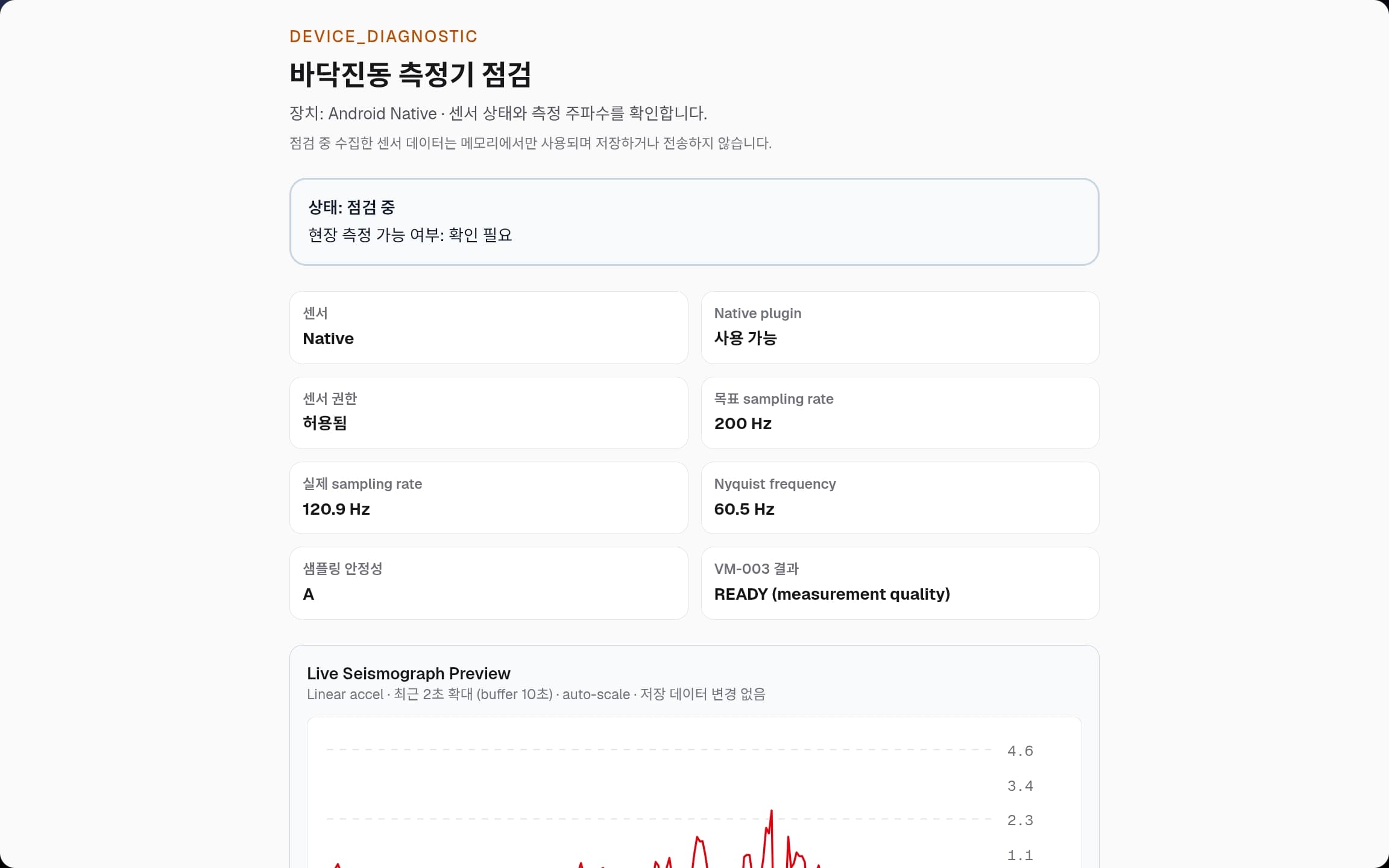

바닥진동 측정기
⑥

바닥진동 측정기

보행과 충격에 따른 바닥진동을 측정합니다.
