스트랩타이의 활용 - 의무규정임

2층 목조주택의 수직 결속: 1, 2층을 하나로 묶는 ‘스트랩타이’ 규정

경골목조주택의 플랫폼구조에서 1층과 2층의 벽체는 서로 분리된 부재입니다. 지진이나 강풍이 불면 건물은 옆으로 밀릴 뿐만 아니라, 한쪽 끝이 들리려는 강한 회전력(전도Moment)을 받게 됩니다. 이때 1층과 2층 벽체를 단단히 연결해 하중 경로(Load Path)를 지면까지 연속시키는 것이 바로 스트랩타이의 역할입니다.

​

1. 수직 결속의 핵심, Strap Tie란?

KDS 42 50 10에서는 2층 건축물의 구조적 일체성을 위해 외벽에 특정 성능 이상의 띠쇠 설치를 의무화하고 있습니다.

• 인장내력: 띠쇠 하나당 최소 8kN 이상의 인장내력을 갖춰야 합니다.

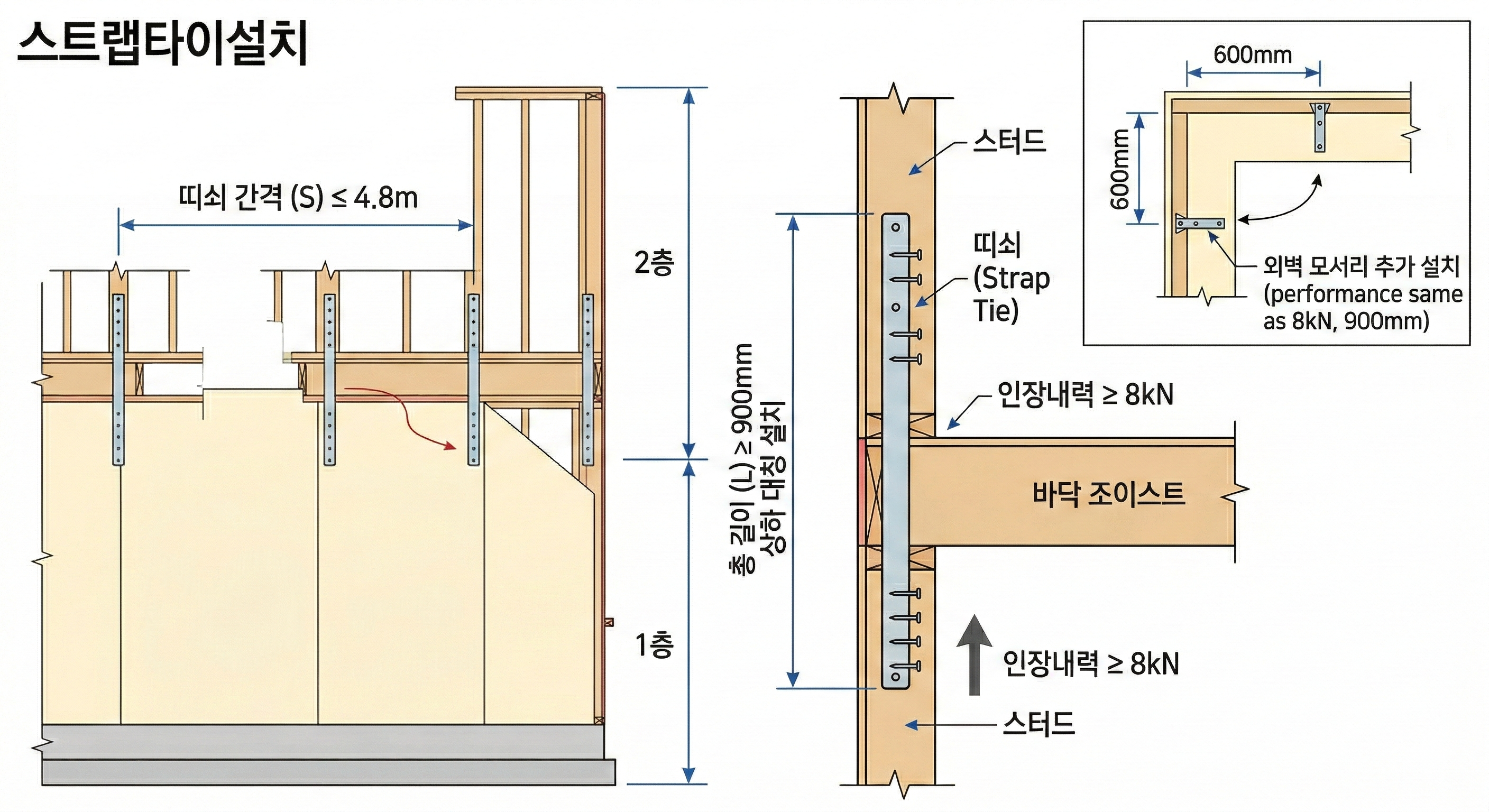

• 제품 길이: 띠쇠의 전체 길이는 900mm 이상이어야 하며, 1층과 2층 접합부를 기준으로 상하 대칭이 되도록 설치해야 합니다. (즉, 위아래 벽체에 각각 충분한 못 박기 길이가 확보되어야 함을 의미합니다.)

​

2. 설치 위치와 간격: ‘4.8m’와 ‘모서리’

띠쇠는 외벽 전체에 걸쳐 전략적으로 배치되어야 합니다.

• 수직 방향 간격: 1층과 2층 외벽을 따라 최대 4.8m 이하의 간격으로 설치합니다. 벽체 전체가 하나의 유기적인 구조체로 작동하도록 촘촘하게 묶어주는 것입니다.

• 모서리 보강: 평면의 꺾임이 발생하는 외벽 모서리는 응력이 집중되는 취약 지점입니다. 따라서 일반적인 간격 규정과 별개로, 모든 외벽 모서리에는 동일한 성능(8kN, 900mm)의 띠쇠를 반드시 추가로 설치해야 합니다.

★★★ 주의사항

스트랩타이를 고정시키는 못은 대개 일반못을 사용하도록 천공되어 있습니다. 만약 못의 두부의 크기가 작다면 스트랩타이 결속은 무용지물이 되겠지요.... 반드시 확인하시기 바랍니다.
