온통기초의 철근 배근법

지반지지슬래브(Slab on Grade)는 일반적인 상층부 슬래브와 달리 하중을 지반에 넓게 분포시켜 직접 전달합니다. 따라서 하중의 전달에 대한 구조적 기능과 함께 온도와 습도등의 변화에 의한 균열 제어와 내구성 확보가 무엇보다 중요합니다.

​

1. 왜 상·하부 모두 D10@200인가요?

• 온도 및 건조수축 대응: 슬래브는 표면과 바닥면의 온도 차이, 그리고 상부 표면의 급격한 수분 증발(건조수축)로 인해 어느 방향으로든 인장력이 발생할 수 있습니다. 상하부에 촘촘하게(200mm 간격) 철근을 배치하여 어느 위치에서든 균열이 크게 벌어지지 않도록 분산시키는 역할을 합니다.

• 부등침하 방지: 지반이 균일하지 않아 부분적으로 꺼지는 부등침하가 발생할 경우, 슬래브 하부에 인장력이 걸릴 수도 있고 상부에 걸릴 수도 있습니다. 상하부 복배근(D10@200)은 이러한 예기치 못한 하중 변화에 대한 안전장치입니다.

​

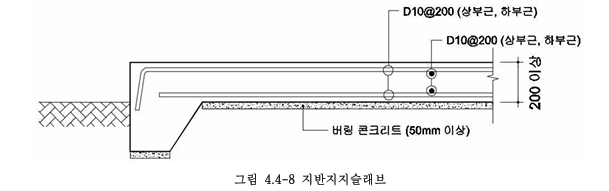

2. 그림의 핵심 포인트

• 철근 직경 및 간격: 최소 D10 이상의 철근을 사용해야 하며, 철근 사이의 거리는 200mm를 넘지 않아야 합니다. 이는 소규모 건축물에서 요구되는 최소한의 강성과 균열 억제 능력을 확보하기 위한 수치입니다.

• 상부근은 인장력을 받으므로 그림과 같이 90도갈고리를 사용하여 철근과 콘크리트간의 부착력을 크게 하며 철근의 최소이음 규정을 준수해야 합니다. (이전글 참고)

• 피복 두께 준수: 그림에서는 지면에 접하는 부분의 피복 두께를 강조합니다. 흙에 접하는 경우 보통 잡석다짐 후 비닐을 깔고 40~50mm 이상의 피복을 확보하여 습기로 부터 철근의 부식을 막아야 합니다.

​
