참고하면 좋을 구조계산없이 보와 기둥 시공법

소규모건축구조기준에 따라 보와 기둥을 설계하는 것은 아주 단순합니다. 공학적인 설계과정을 거치지 않고 하중 분담면적과 경간의 길이를 참고하여 보와 기둥들의 층 위치에 따라 조견표(표4.2-1~4.2-9, 표4.3-1)를 사용하면 됩니다. 이번글은 이해를 돕기 위한 글로 구조적 안전을 위해 법적으로 정해진 '최소 치수'를 알아보고 왜 그런가를 설명하도록 하겠습니다.

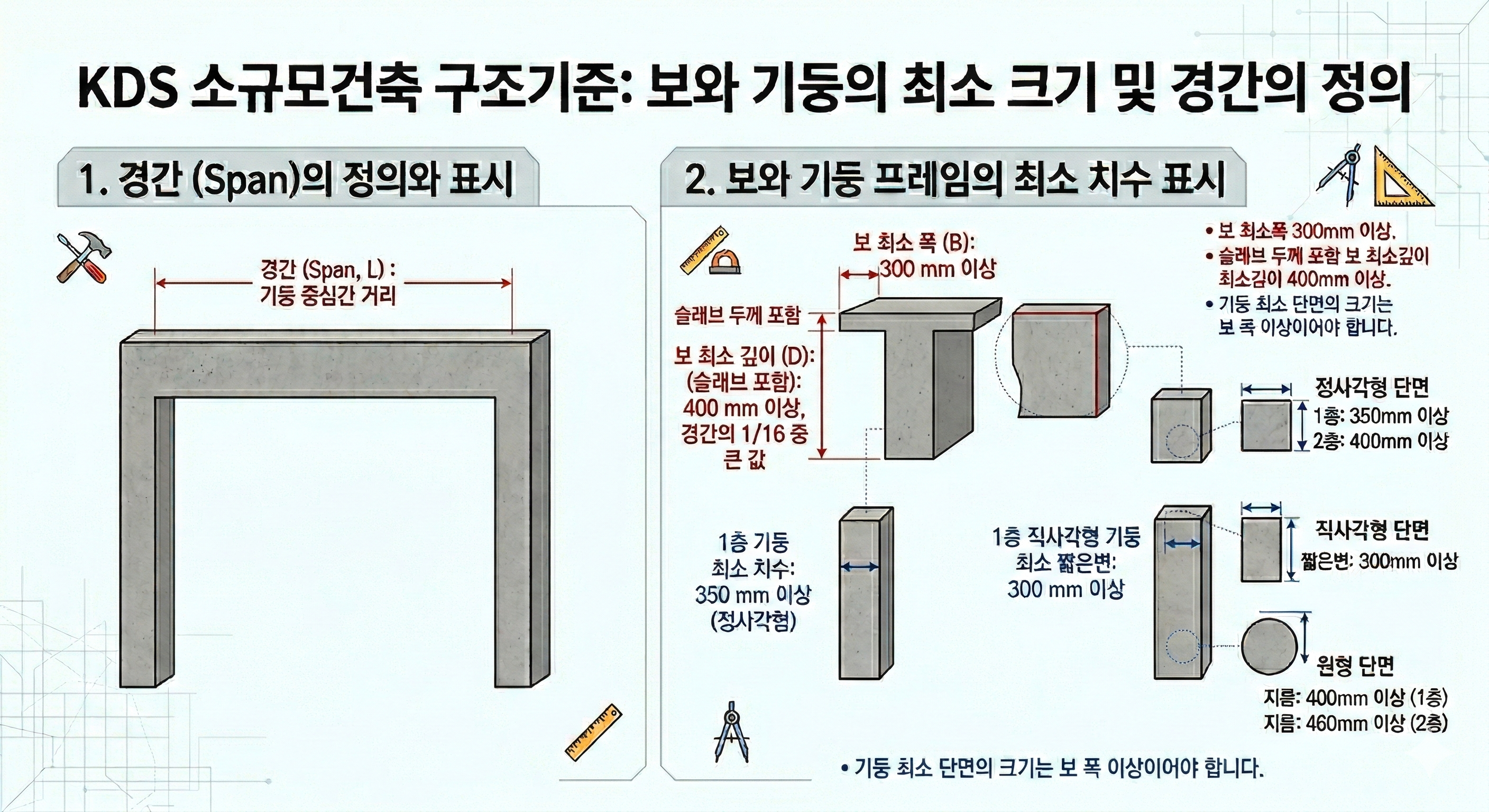

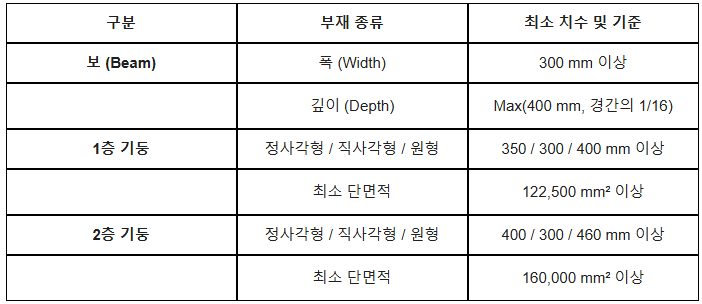

우선 KDS 42 20 00(소규모건축 콘크리트구조) 기준에 명시된 보와 기둥의 크기 제한을 정리해 드립니다.

​

1. 하중을 가로질러 버티는 '보(Beam)'의 크기

보는 슬래브(바닥)의 무게를 기둥으로 전달하는 수평 부재입니다. 충분한 강성을 확보하기 위해 다음과 같은 기준을 지켜야 합니다.

• 최소 폭: 300 mm 이상이어야 합니다. 너무 좁으면 철근을 배치하기 어렵고 콘크리트가 충분히 채워지지 않을 수 있습니다.

• 최소 깊이(높이): 슬래브 두께를 포함하여 400 mm 이상이어야 합니다.

• 단, 보의 경간(길이)의 1/16과 비교하여 더 큰 값을 사용해야 합니다. (예: 보의 길이가 8m라면,8,000 / 16 = 500이므로 최소 깊이는 500mm가 됩니다.)

​

2. 건물을 수직으로 지탱하는 '기둥(Column)'의 크기

기둥은 건물 전체의 무게를 수직으로 받아 기초로 전달하는 핵심 부재입니다. 건물의 층수에 따라 그 기준이 달라집니다.

① 1층 건물의 경우

• 정사각형 기둥: 한 변의 길이가 350 mm 이상

• 직사각형 기둥: 짧은 변의 길이가 300 mm 이상

• 원형 기둥: 지름이 400 mm 이상

• 최소 단면적: 122,500 mm² 이상을 확보해야 합니다.

• 추가 조건: 기둥의 최소 단면 크기는 연결되는 보의 폭보다 크거나 같아야 합니다.

​

② 2층 건물의 경우 (1층 및 2층 공통)

2층 건물은 아래층이 받는 하중이 커지므로 기준이 더 강화됩니다.

• 정사각형 기둥: 한 변의 길이가 400 mm 이상

• 직사각형 기둥: 짧은 변의 길이가 300 mm 이상

• 원형 기둥: 지름이 460 mm 이상

• 최소 단면적: 160,000 mm² 이상을 반드시 확보해야 합니다.

​

3. 최소 크기 규정의 5가지 핵심 이유를 정리해 드립니다.

1). 시공성 확보: 콘크리트가 구석구석 채워지기 위해

아무리 강도가 높은 콘크리트라도 철근 사이사이를 촘촘하게 채워야 겠지요.

• 골재의 통로: 콘크리트 속 자갈(굵은 골재)은 보통 25mm 내외입니다. 보 폭이 너무 좁으면 철근과 거푸집 사이에 자갈이 끼어 '재료 분리'나 '허니컴(꿀벌집 모양 빈틈)' 현상이 발생합니다.

• 다짐 작업의 공간: 진동기(Vibrator)를 넣어 콘크리트를 다질 수 있는 최소한의 공간이 확보되어야 구조체 내부에 빈틈이 생기지 않습니다.

​

2). 연성(Ductility) 확보: 지진 시 갑작스러운 붕괴 방지

구조물에서 가장 무서운 것은 예고 없이 한순간에 무너지는 '취성 파괴'입니다.

• 에너지 흡수: 지진 같은 강력한 횡력(옆으로 미는 힘)이 올 때, 부재가 어느 정도 휘어지면서 에너지를 흡수해야 합니다. 부재가 너무 얇으면 에너지를 흡수하기 전에 툭 부러질 수 있습니다.

• 최소 강성: 최소 치수는 건물이 붕괴하기 전 충분히 변형되어 사람들이 대피할 시간을 벌어주는 '안전 장치' 역할을 합니다.

​

3). 피복두께와 내구성: 철근의 수명 연장

콘크리트는 철근이 녹슬지 않도록 보호하는 '옷'과 같습니다.

• 중성화 방지: 외부의 습기와 이산화탄소가 침투해 철근을 부식시키는 데 걸리는 시간을 늦추려면, 철근을 감싸는 콘크리트 두께(피복두께)가 충분해야 합니다.

• 내화 성능: 화재 발생 시 뜨거운 열기가 철근에 직접 전달되는 것을 막아, 건물이 열에 의해 순식간에 약해지는 것을 방지합니다. 부재가 커야 이 '보호막'이 제 역할을 합니다.

​

4). 좌굴(Buckling) 방지: 가느다란 기둥의 위험성

길고 가느다란 막대기 양 끝을 누르면 가운데가 툭 튀어나오며 부러지는 현상을 '좌굴'이라고 합니다.

• 수직 안정성: 기둥이 너무 가늘면(세장비가 높으면), 수직 하중이 크지 않더라도 옆으로 휘어지며 파괴될 위험이 큽니다.

• 단면적 확보: KDS 기준에서 정량적인 단면적(예: 160,000 mm^2)을 강조하는 이유는 기둥이 휘어지지 않고 수직으로 꼿꼿하게 힘을 전달하게 하기 위함입니다.

​

5). 접합부의 하중 전달: 뼈대 연결의 견고함

보와 기둥이 만나는 '접합부'는 건물의 관절과 같습니다.

• 정착 공간: 보의 철근이 기둥 속으로 들어가 꺾여서 고정(정착)되어야 하는데, 기둥이 너무 얇으면 철근을 충분히 묻을 공간이 나오지 않습니다.

• 응력 집중 완화: 보보다 기둥이 얇으면 하중이 전달되는 과정에서 응력이 한곳으로 쏠려 접합부가 파괴될 수 있습니다. "기둥의 최소 크기는 보 폭 이상"이어야 한다는 규정이 있는 이유입니다.

​
